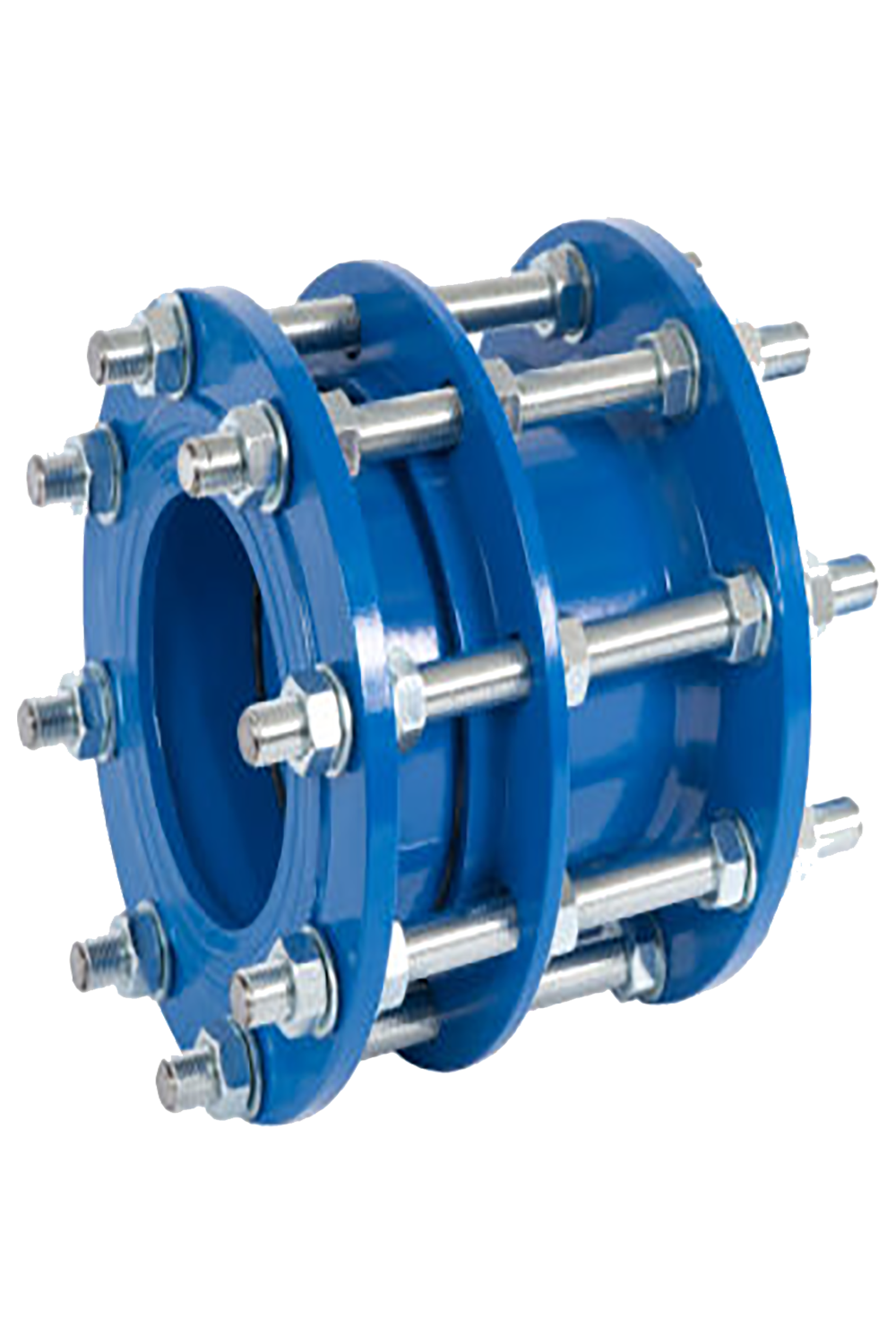

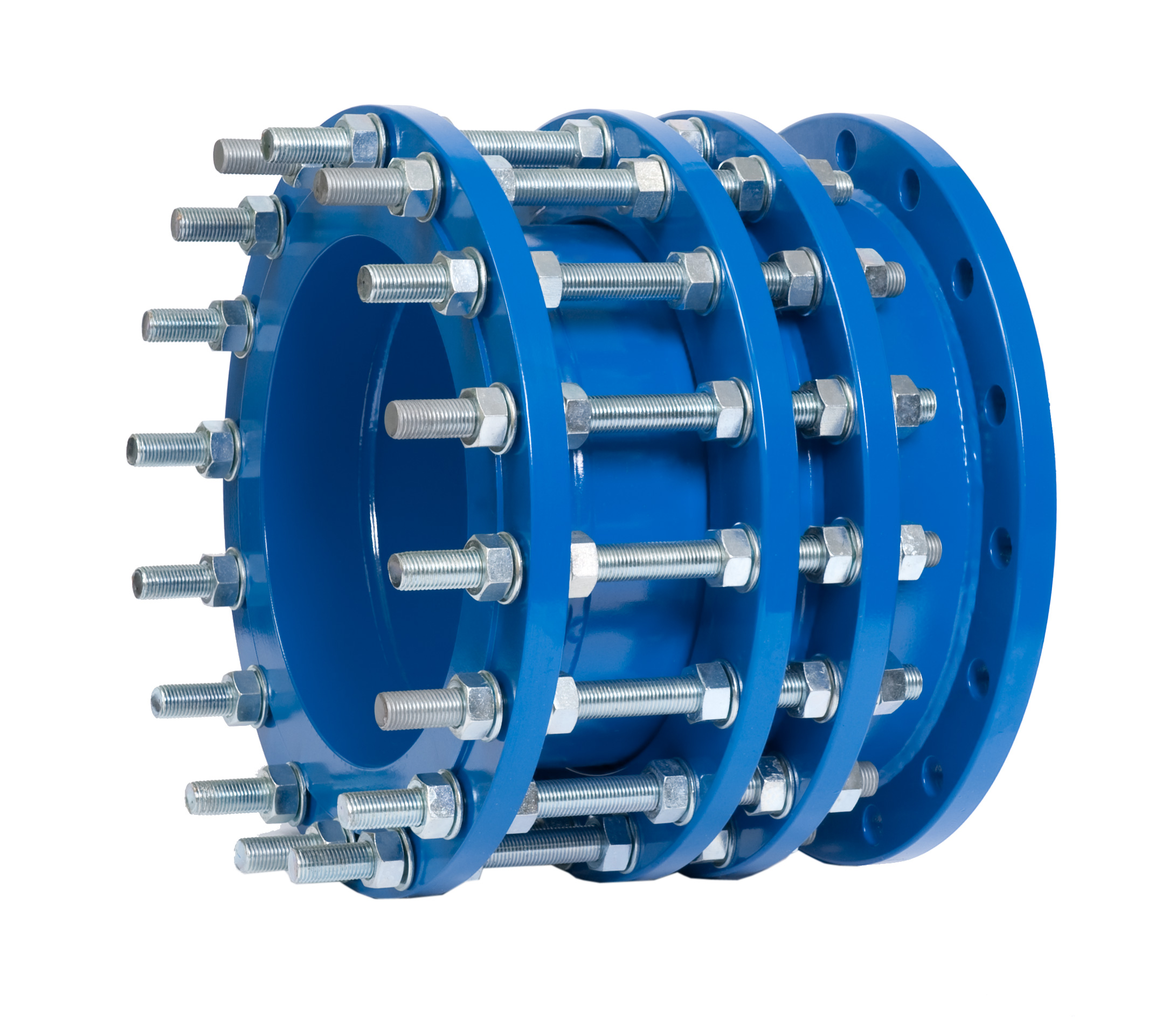

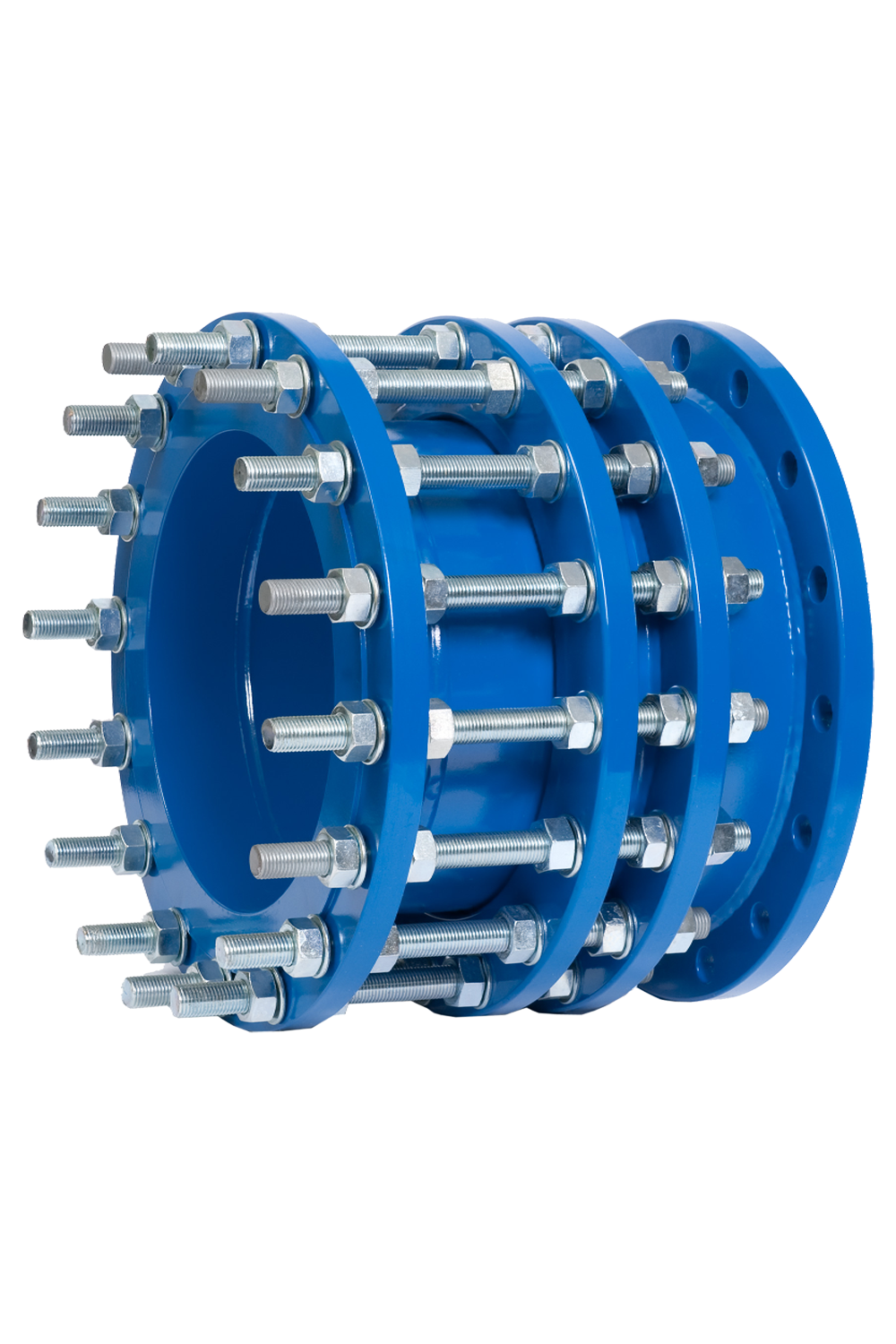

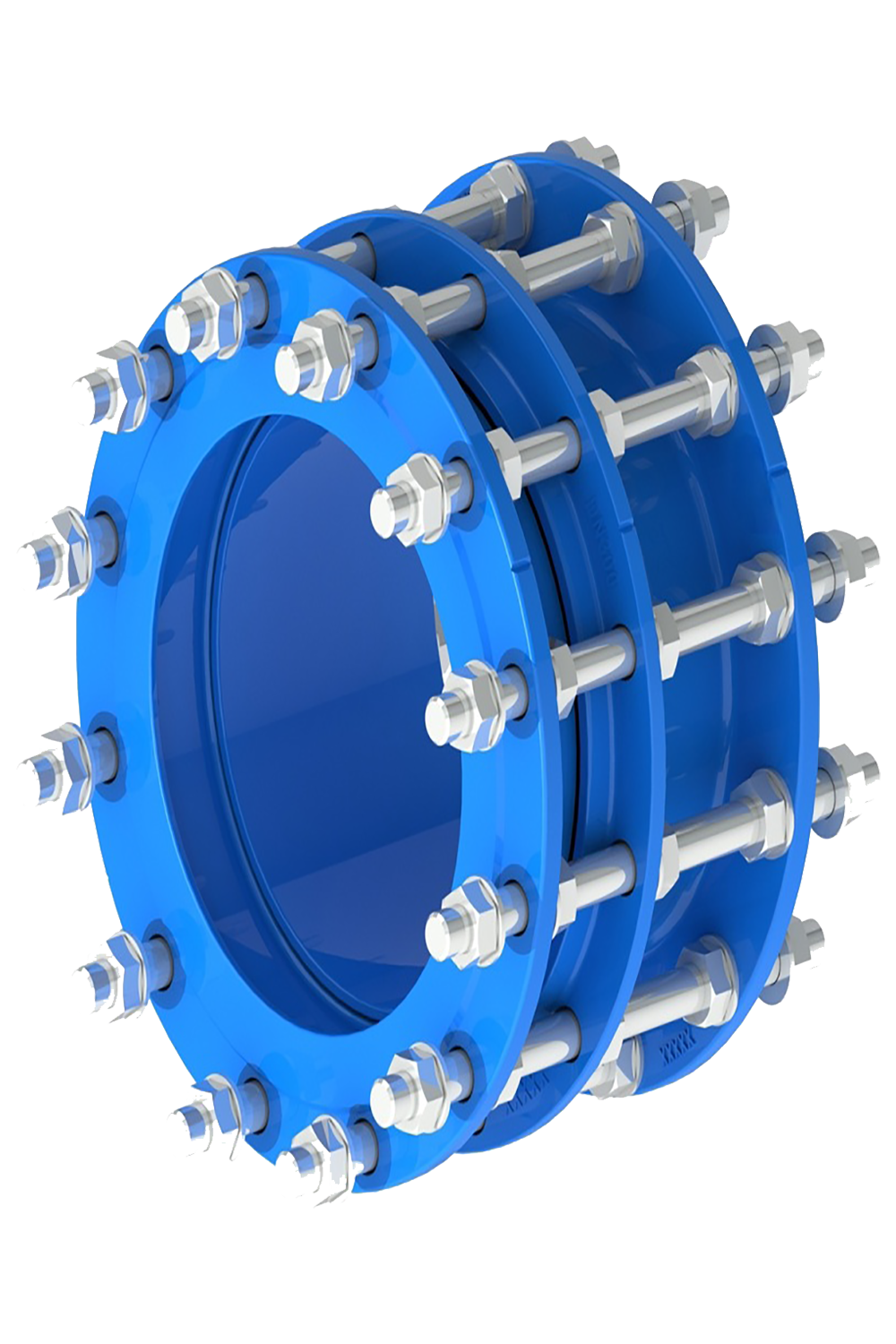

DISMANTLING JOINT

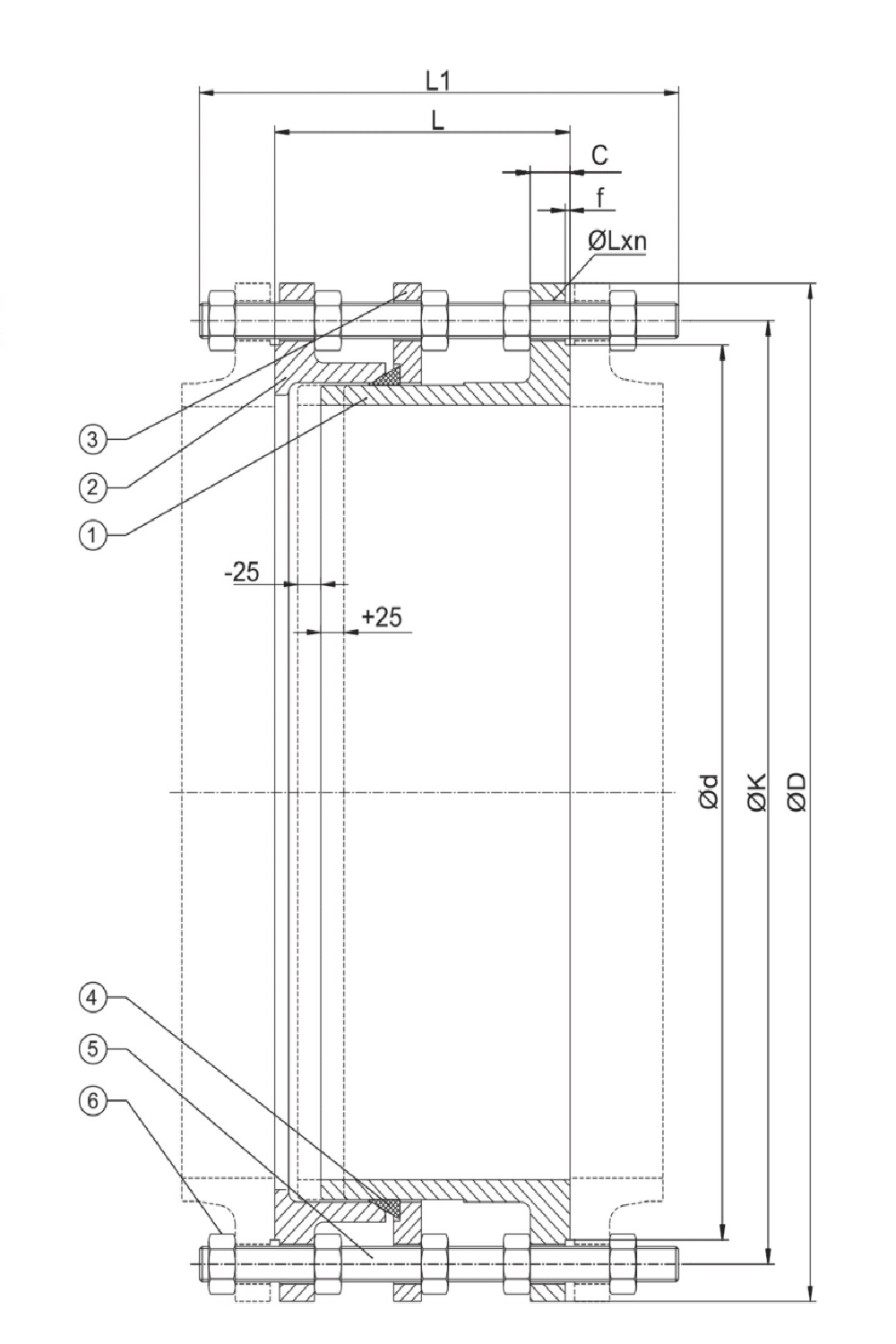

Techincal Data

Parts List

PN10
DN	L	L1	ØD	ØK	C	WEIGHT (KG)
50	180	280	165	125	19	11
65	180	280	185	145	19	13
80	200	330	200	160	19	17
100	200	330	220	180	19	20
125	200	330	250	210	19	24
150	200	330	285	240	19	30
200	200	330	340	295	20	42
250	220	360	405	350	22	62
300	220	360	460	400	24.5	67
350	230	360	505	460	24.5	85
400	230	370	565	515	24.5	105
450	250	390	615	565	25.5	131
500	260	390	670	620	26.5	155
600	260	410	780	725	30	225
700	260	410	895	840	32.5	300
800	290	460	1015	950	35	361
900	290	460	1115	1050	37.5	400
1000	290	500	1230	1160	40	516
1100	300	480	1355	1270	53.5	830
1200	320	520	1455	1380	45	895
1300	370	630	1585	1490	59	1172
1400	360	560	1675	1590	46	1194
1500	380	590	1785	1700	47	1560
1600	390	600	1915	1820	49	1436
PN16
DN	L	L1	ØD	ØK	C	WEIGHT (KG)
50	180	280	165	125	19.0	11
65	180	280	185	145	19.0	13
80	200	330	200	160	19.0	17
100	200	330	220	180	19.0	20
125	200	330	250	210	19.0	24
150	200	330	285	240	19.0	30
200	200	330	340	295	20.0	45
250	230	370	405	355	22.0	66
300	250	410	460	410	24.5	84
350	260	410	520	470	26.5	107
400	270	430	580	525	28.0	142
450	270	430	640	585	30.0	177
500	280	440	715	650	31.5	200
600	300	500	840	770	36.0	305
700	300	500	910	840	39.5	321
800	320	520	1025	950	43.0	469
900	320	520	1125	1050	46.5	535
1000	340	560	1255	1170	50.0	698
1100	340	560	1355	1270	53.5	830
1200	360	600	1485	1390	57.0	1070
1300	370	630	1585	1490	59.0	1172
1400	380	630	1685	1590	60.0	1270
1500	380	610	1820	1710	62.5	1560
1600	400	700	1930	1820	65.0	1705
PN25
DN	L	L1	ØD	ØK	C	WEIGHT (KG)
100	220	340	235	190	19.0	32
125	220	370	270	220	19.0	43
150	230	370	300	250	20.0	52
200	230	370	360	310	22.0	76
250	250	410	425	370	24.5	108
300	250	410	485	430	27.5	129
350	270	480	555	490	30.0	196
400	280	500	620	550	32.0	212
450	280	480	670	600	34.5	281
500	300	500	730	660	36.5	290
600	320	520	845	770	42.0	389
700	340	530	960	875	46.5	505
800	360	600	1085	990	51.0	690
900	380	600	1185	1090	55.5	920
1000	400	650	1320	1210	60.0	1257
1200	450	720	1530	1420	69.0	1870

Size

DN	PN10 L	PN10 l	PN16 L	PN16 l
100	200	310	200	310
125	200	310	200	310
150	200	320	200	320
200	220	340	220	340
250	220	360	230	370
300	220	360	250	410
350	230	360	260	410
400	230	370	270	430
450	250	390	270	430
500	260	400	280	440
600	260	410	300	480
700	260	410	300	480
800	290	460	320	520
900	290	460	320	520
1000	290	480	340	560
1100	300	480	340	560
1200	320	520	360	600
1400	360	560	380	630
1500	380	590	400	700
1600	390	600	400	700
1800	450	750	450	750
2000	450	750	450	775
2200	450	750	470	775
2400	Upon Request-Sur Demand
2500
2600
2800
3000
